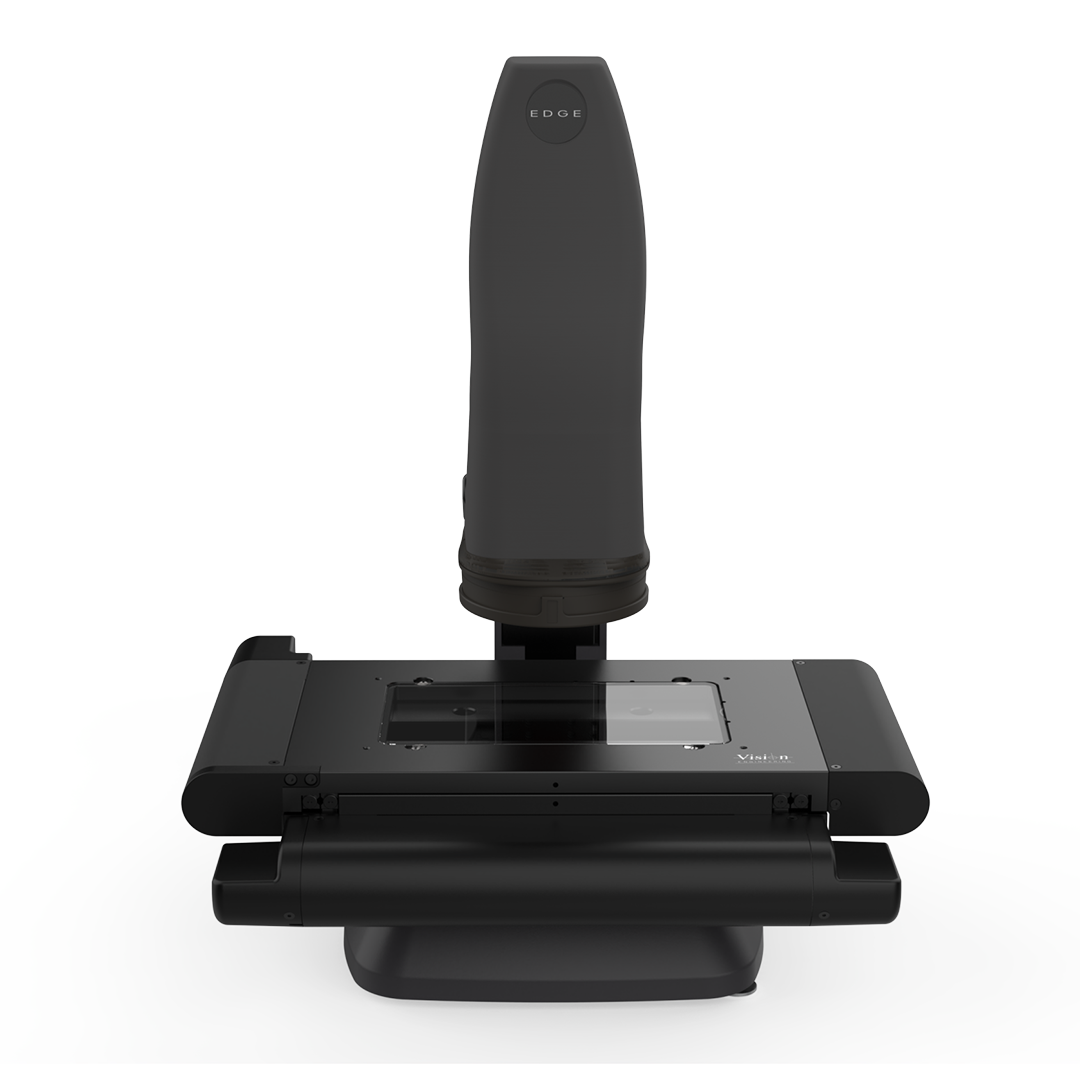

Vision Edge Apex
Description
EDGE APEX es un sistema de medición por video sin contacto diseñado para verificación dimensional automatizada en entornos de producción donde la repetibilidad, la precisión y el rendimiento de inspección son esenciales. Su control CNC completo en 3 ejes, óptica con zoom motorizado y software de medición M3 permiten crear rutinas programadas para mantener resultados coherentes entre operadores, turnos y lotes de producción.
Details
<ul>
<li>Medición CNC completa en 3 ejes.</li>
<li>Óptica con zoom motorizado 6,5:1.</li>
<li>Enfoque motorizado para rutinas de inspección automatizadas.</li>
<li>Iluminación LED programable.</li>
<li>Reconocimiento de formas para detección automatizada de características.</li>
<li>Funcionalidad de ensamblaje de imágenes.</li>
<li>Capacidad de medición GD&T.</li>
<li>Generación de informes estructurados y exportación de datos.</li>
<li>Software de medición M3.</li>
</ul>
Specs
- Capacidad de medición X/Y/Z: 200 x 100 x 95/100 mm.
- Objetivo: zoom óptico motorizado 6,5:1, 7 posiciones.
- Campo de visión: máximo 12,4 x 7,8 mm; mínimo 2,8 x 1,8 mm.
- Rango de aumento: 27x a 117x.
- Cámara: CMOS de 2,3 MP.
- Control: CNC de 3 ejes.
- Carga máxima: 10 kg.
- Resolución del encoder: X/Y de 1 micra; eje Z de 1/2 micra.
- Incertidumbre de medición X-Y: 5 + (6,5 L/1000) µm.
- Incertidumbre de medición Z: 15 + (7 L/1000).
- Dimensiones estándar con PC y monitor: 800 x 520 x 570 mm.
- Volumen de trabajo con PC y monitor: 1000 x 520 x 670 mm.
- Iluminación de superficie: anillo LED blanco brillante de 4 sectores con difusor opcional.
- Iluminación transmitida: retroiluminación LED verde con ajuste del diafragma.
- Control de iluminación: totalmente programable.
- Software: software de la serie M y PC.
