Fluke GFL-1500 Solar Ground Fault Locator
Description
El Fluke GFL-1500 Solar Ground Fault Locator es una herramienta de diagnóstico diseñada para ayudar a los técnicos a localizar rápidamente fallas de tierra activas en sistemas fotovoltaicos (PV).
Funciona generando una señal rastreable dentro del arreglo solar, lo que permite seguirla de forma rápida e intuitiva mediante detección sin contacto hasta llegar al punto exacto de la falla.
Este enfoque innovador elimina la frustración de los métodos tradicionales de diagnóstico, que suelen ser lentos y basados en prueba y error, y además reduce la exposición innecesaria a riesgos eléctricos durante las tareas de mantenimiento.
Details
- Identifique y localice fallas de tierra activas en sistemas fotovoltaicos (PV).
- Reduzca el tiempo de diagnóstico con una señal rastreable fácil de seguir.
- Disminuya la exposición a riesgos mediante rastreo sin contacto.
- Funciones de análisis, rastreo de fallas, circuito abierto y mapeo.
- Transmisor y receptor con clasificación de seguridad CAT III 1500 V DC / CAT IV 600 V.
Specs
Tipo de equipo:
- Localizador de fallas a tierra para sistemas fotovoltaicos (PV)

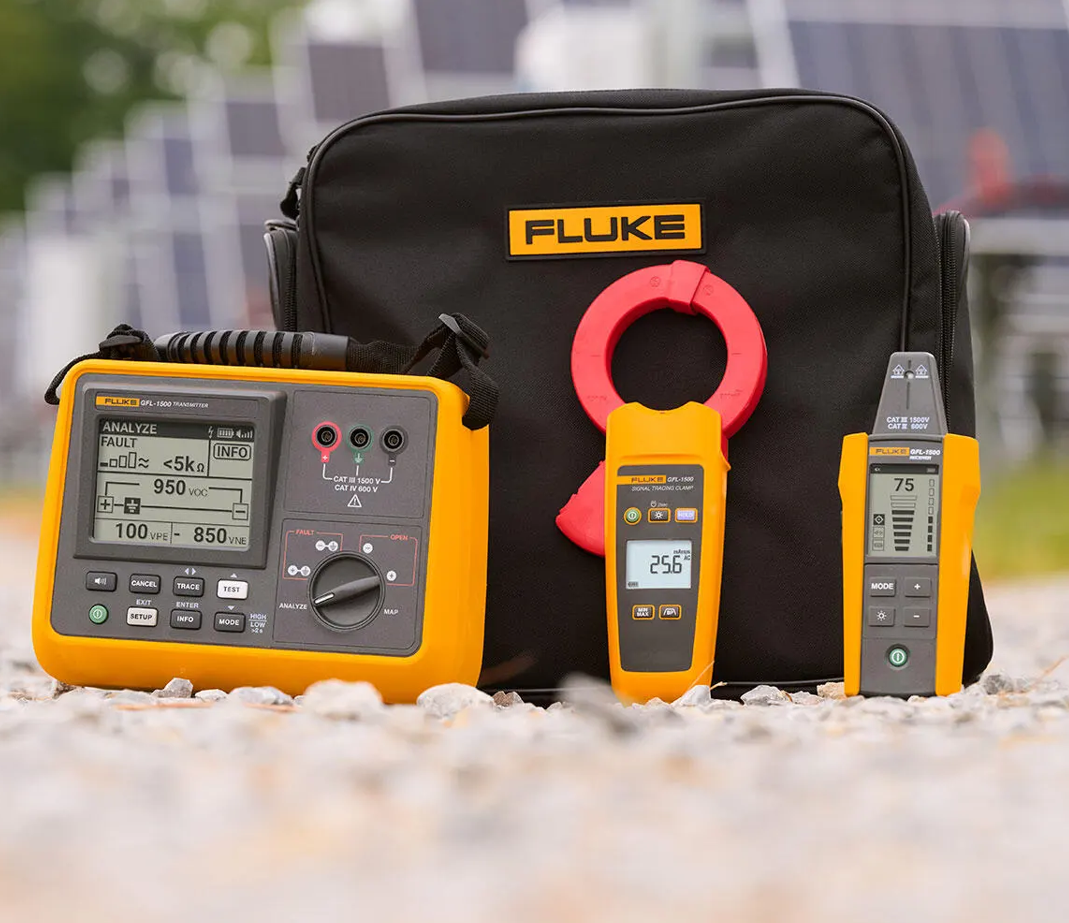

- transmisor, receptor y pinza de rastreo de señal
- CAT III 1500 V DC / CAT IV 600 V
- 1500 V DC / 600 V AC
- Frecuencia de señal (FAULT / MAP): 6.25 kHz
- Frecuencia de señal (OPEN): 32.764 kHz
- pantalla gráfica
- barra gráfica
- señal audible
- LED
- Corriente de señal (Array HIGH): 30 mA RMS
- Corriente de señal (Array LOW): 6 mA RMS
- Corriente de señal (Unit HIGH): 120 mA RMS
- Corriente de señal (OPEN HIGH): 100 mA RMS
- Corriente de señal (OPEN LOW): 30 mA RMS
- hasta 30 V RMS
- 0 a 1500 V DC
- 1 V
- < 5 kΩ
- 10 kΩ
- 50 kΩ
- 100 kΩ
- 500 kΩ
- 1 MΩ
- hasta 150 mA
- 0.1 mA
- 61 mm

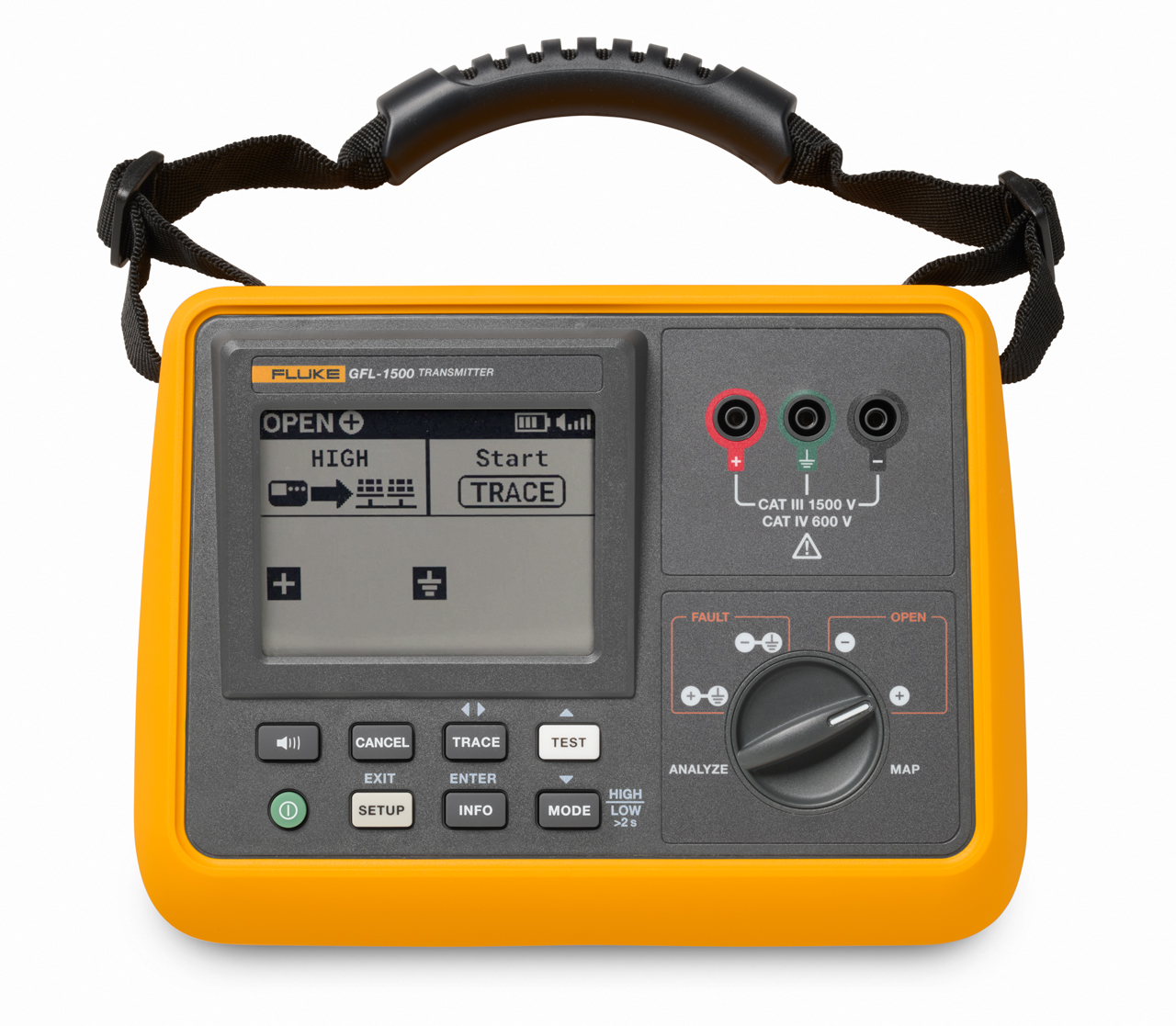

- Transmisor: pantalla LCD gráfica con iluminación frontal
- Receptor: pantalla LCD segmentada con retroiluminación
- Temperatura de operación transmisor: −20 °C a 50 °C
- Temperatura de operación receptor y pinza: −10 °C a 50 °C
- Altitud de operación: hasta 3000 m
- Altitud de almacenamiento: hasta 12000 m
- Grado de protección: IP54 (transmisor y receptor), IP30 (pinza)
- Transmisor: 8 baterías AA
- Receptor: 4 baterías AA
- Pinza: 2 baterías AA
- Transmisor: hasta 15 h
- Receptor: 16 h
- Pinza: más de 150 h
- Transmisor: 244 × 180 × 106 mm — 2.04 kg
- Receptor: 183 × 75 × 43 mm — 0.27 kg
- Pinza: 257 × 116 × 46 mm — 0.6 kg

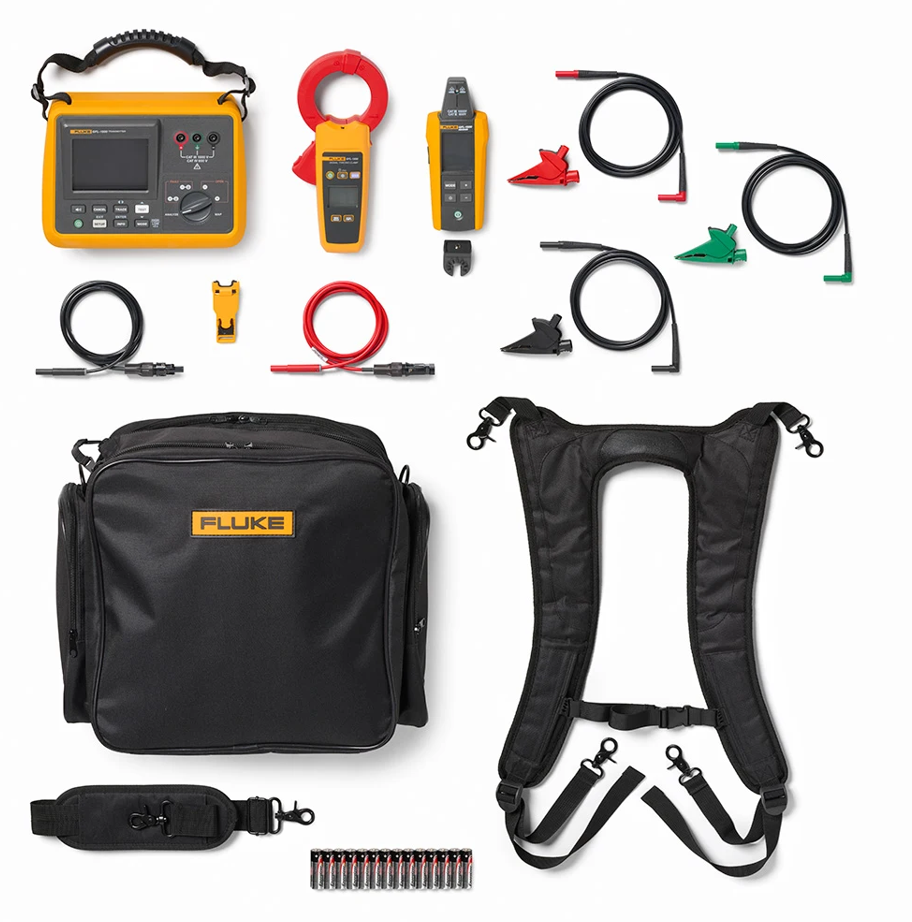

- 3 cables de prueba TL324 (rojo, negro, verde)
- 3 pinzas caimán AC385 (rojo, negro, verde)
- 2 cables MC4 a banana TLPV1 (rojo y negro)
- Herramienta para desbloqueo MC4
- Estuche de transporte
- Correa tipo mochila
- 14 baterías AA.
