Datapaq® DP5 Reflow Tracker
Descripción

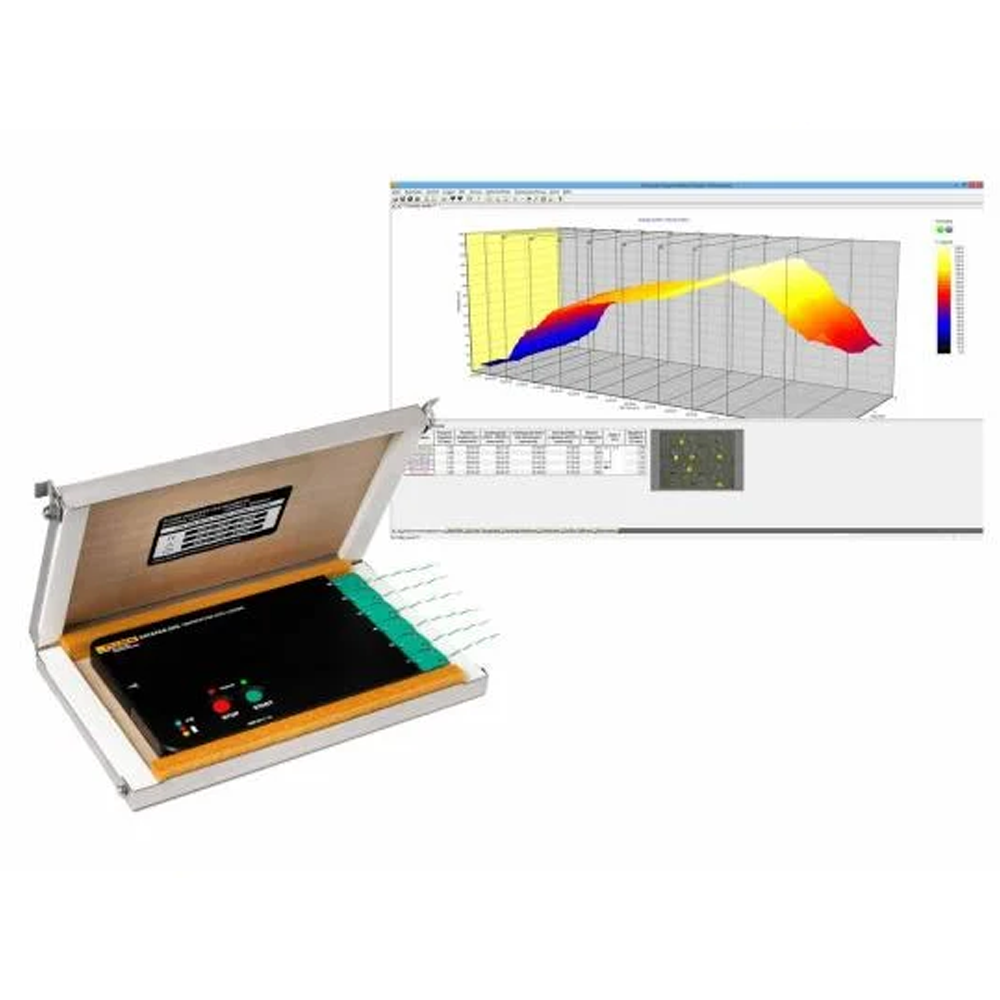

El sistema de perfilado de temperatura Datapaq® Reflow Tracker® se compone de termopares, registradores de datos, barreras térmicas protectoras y software Insight específicamente diseñados para ayudarle a optimizar la calidad del proceso y del producto

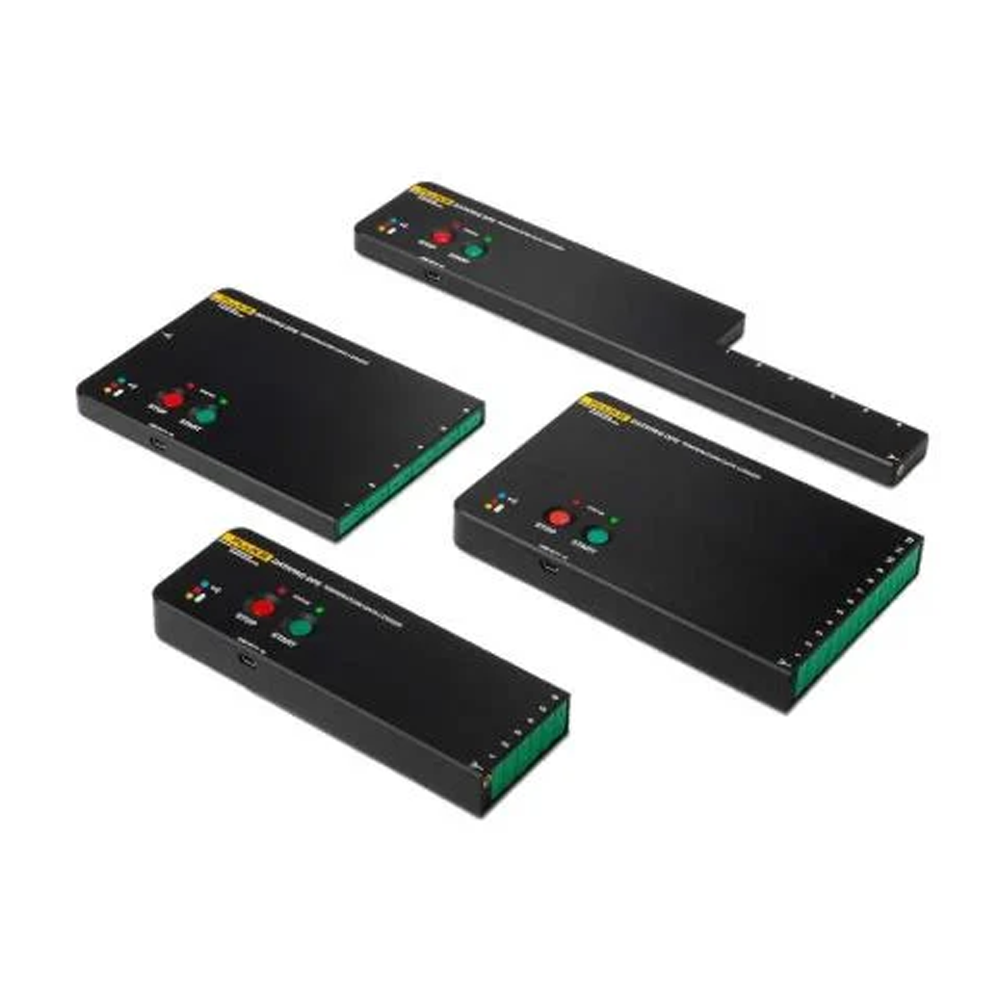

Registrador de datos Datapaq DP5
El Datapaq DP5 es un registrador de datos de temperatura robusto y fiable que utiliza la última tecnología electrónica para garantizar un equilibrio óptimo entre tamaño y rendimiento. Está alojado en una carcasa de aluminio macizo mecanizado para garantizar la mayor vida útil y el menor coste de propiedad
Características
- Rango de temperatura: -100 °C a 1370 °C (-385 °F a 2498 °F) (termopares tipo K)
- Paquete de batería NiMH reemplazable por el usuario
- Tamaño excepcionalmente delgado: menos de 60 mm (2,5”) de ancho y baja altura: menos de 12 mm (0,5”)
- Frecuencia de muestreo tan baja como 0,05 segundos
- 50000 lecturas por canal en formatos de 6 y 12 canales
- Alta precisión +/- 0,5 °C (0,9 °F)
- Botones de inicio/parada fáciles de usar
- Comunicación mediante USB ultrarrápido
- Recarga de batería desde cualquier toma de corriente USB
Especificaciones
Modelos
DP5660, DP5661,DP5662,DP5612,DP5622
Dimensiones
DP5660: 11.7 x 106 x 150 mm (0.46 x 4.1 x 5.9 in)
DP5661: 11.7 x 60 x 301 mm (0.46 x 2.3 x 11.8 in)
DP5662: 20 x 57 x 165 mm (0.7 x 2.2 x 6.4 in)
DP5612: 20 x 106 x 165 mm (0.7 x 4.1 x 6.4 in)
DP5622: 20 x 60 x 237 mm (0.7 x 2.3 x 9.3 in)
Canales
6 o 12
Rango de temperatura
-100 a 1370 °C (-148 a 2498 °F)
Depende del tipo de termopar (rango mostrado: Tipo K)
Conectividad
USB o Bluetooth*
Memoria
50,000 puntos de datos
Activadores de inicio/parada
Manual
Por temperatura ascendente/descendente
Intervalo de muestreo
0.5 s a 10 min (sin telemetría)
Precisión
±0.5 °C (±0.9 °F) — Tipo K
Resolución
±0.1 °C (±0.18 °F)
Tipo de termopar
Tipo K
Disponibles: J, N, T, R, S, B
Capacidad de ejecución múltiple
Hasta 10 perfiles antes de regresar al PC
*Consultar disponibilidad de telemetría RF y Bluetooth según país.

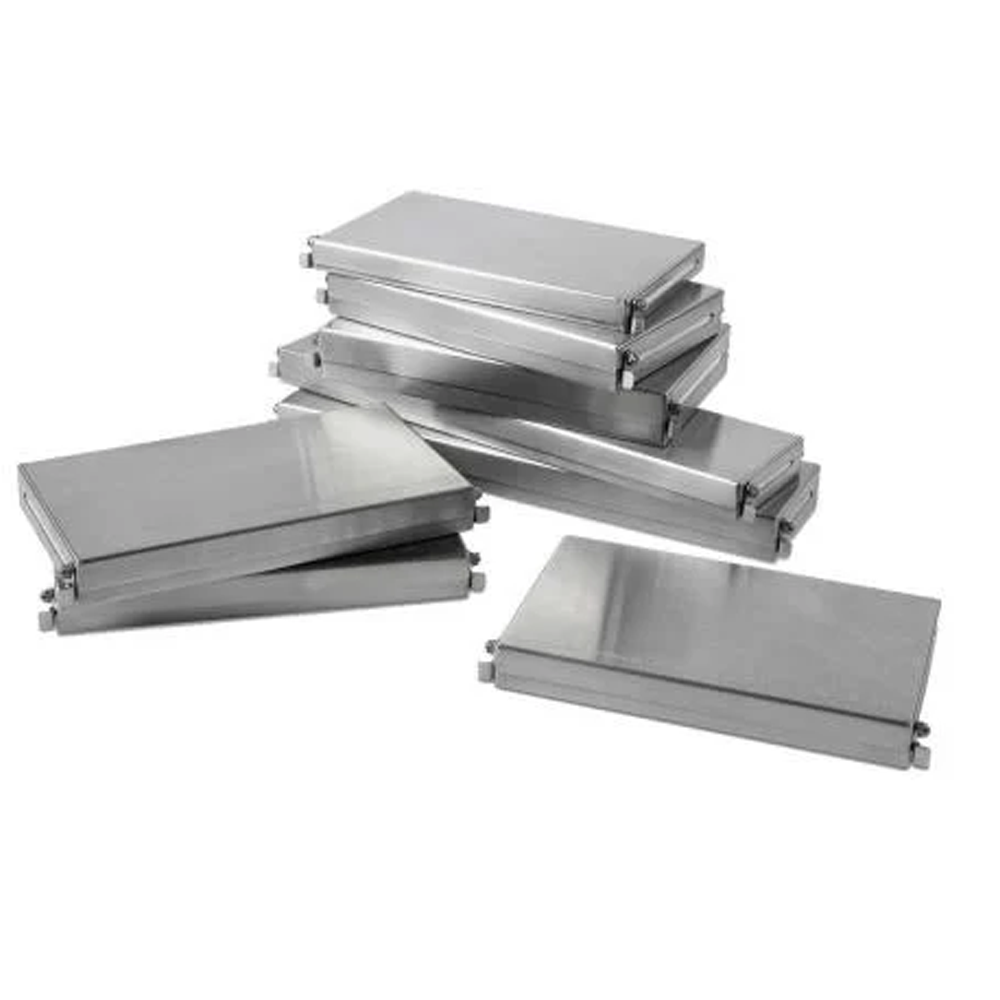

BARRERAS PARA REGISTRADOR DE 6 CANALES — DP5660
TB2064
Tipo
Baja altura
Aplicación
Hornos con espacios muy reducidos
Dimensiones
20 x 133 x 210 mm
Peso
0.6 kg
Duración
9 min a 200 °C
8 min a 250 °C
6 min a 280 °C
TB2015
Tipo
Estándar
Aplicación
Procesos y hornos estándar
Dimensiones
25 x 133 x 210 mm
Peso
0.68 kg
Duración:
13 min a 200 °C
10 min a 250 °C
9 min a 280 °C
TB2065
Tipo
Larga duración
Aplicación
Procesos más largos y mayor temperatura
Dimensiones
29 x 133 x 210 mm
Peso
0.68 kg
Duración:
13 min a 200 °C
11 min a 250 °C
10 min a 280 °C
BARRERAS SUPERSLIM 6 CANALES — DP5661
TB2066
Tipo
Superdelgada baja altura
Dimensiones
20 x 87 x 328 mm
Peso
0.65 kg
Duración:
8 min a 200 °C
6 min a 250 °C
6 min a 280 °C
TB2067
Tipo
Superdelgada estándar
Dimensiones
25 x 87 x 328 mm
Peso
0.75 kg
Duración:
11 min a 200 °C
10 min a 250 °C
8 min a 280 °C
TB2068
Tipo
Superdelgada larga duración
Dimensiones
29 x 87 x 328 mm
Peso
0.8 kg
Duración:
13 min a 200 °C
11 min a 250 °C
10 min a 280 °C
BARRERAS ESTRECHAS 6 CANALES — DP5662
TB2020
Tipo
Estrecha baja altura
Dimensiones
28 x 84 x 223 mm
Peso
0.5 kg
Duración
10 min a 200 °C
8 min a 250 °C
7 min a 280 °C
TB2021
Tipo
Estrecha con aislamiento para reutilización rápida
Dimensiones
35 x 84 x 223 mm
Peso
0.65 kg
Duración
13 min a 200 °C
11 min a 250 °C
10 min a 280 °C
BARRERAS 12 CANALES — DP5612
TB2100
Tipo
Baja altura
Dimensiones
28 x 134 x 225 mm
Peso
0.7 kg
Duración
10 min a 200 °C
8 min a 250 °C
7 min a 280 °C
TB2101
Tipo
Estándar
Dimensiones
35 x 134 x 225 mm
Peso
0.8 kg
Duración
13 min a 200 °C
11 min a 250 °C
10 min a 280 °C
BARRERAS 12 CANALES — DP5622
TB2081
Tipo
Baja altura
Dimensiones
28 x 88 x 288 mm
Peso
0.6 kg
Duración
10 min a 200 °C
8 min a 250 °C
7 min a 280 °C
TB2082
Tipo
Estándar
Dimensiones
35 x 88 x 288 mm
Peso
0.7 kg
Duración:
13 min a 200 °C
11 min a 250 °C
10 min a 280 °C
