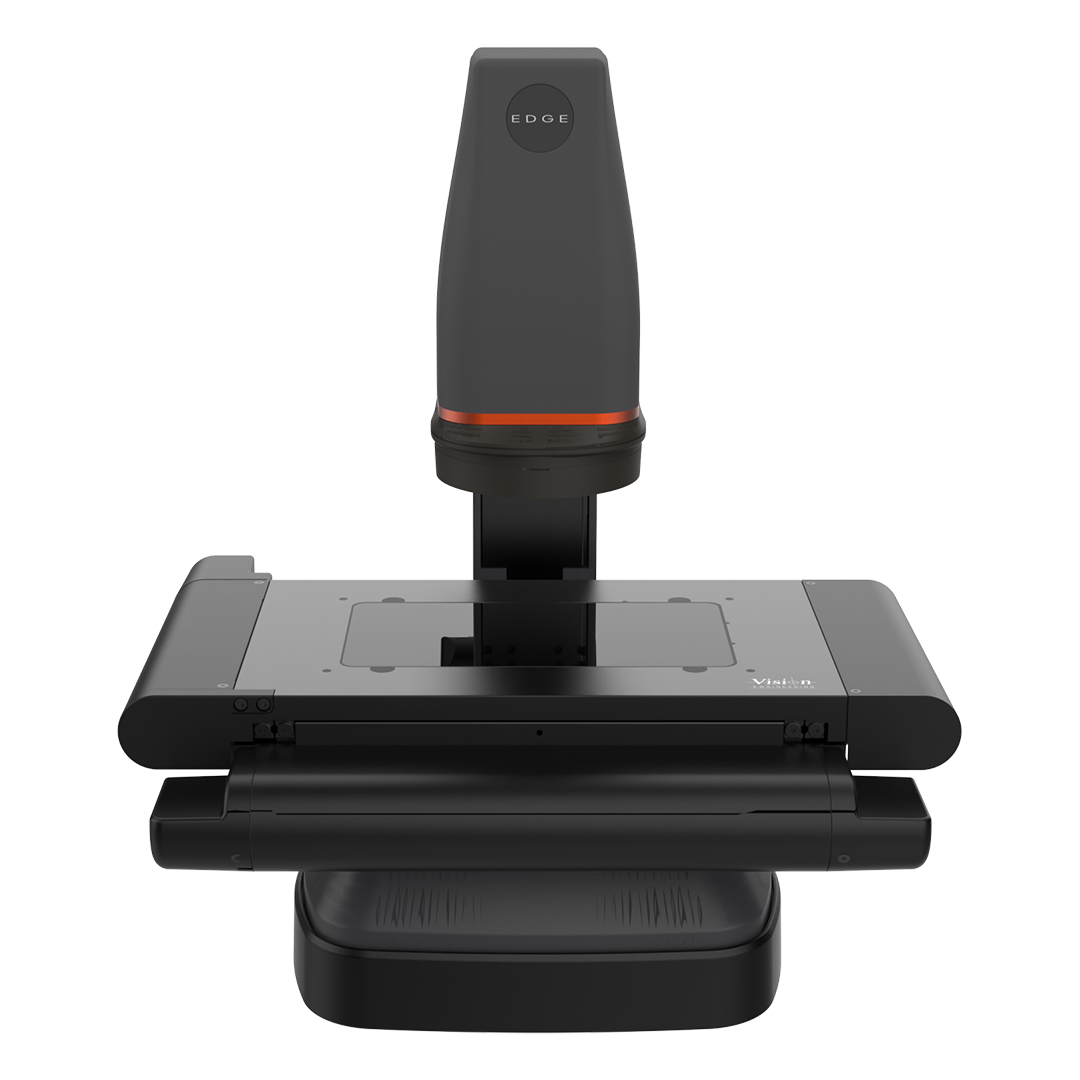

Vision Edge Vista
Descripción

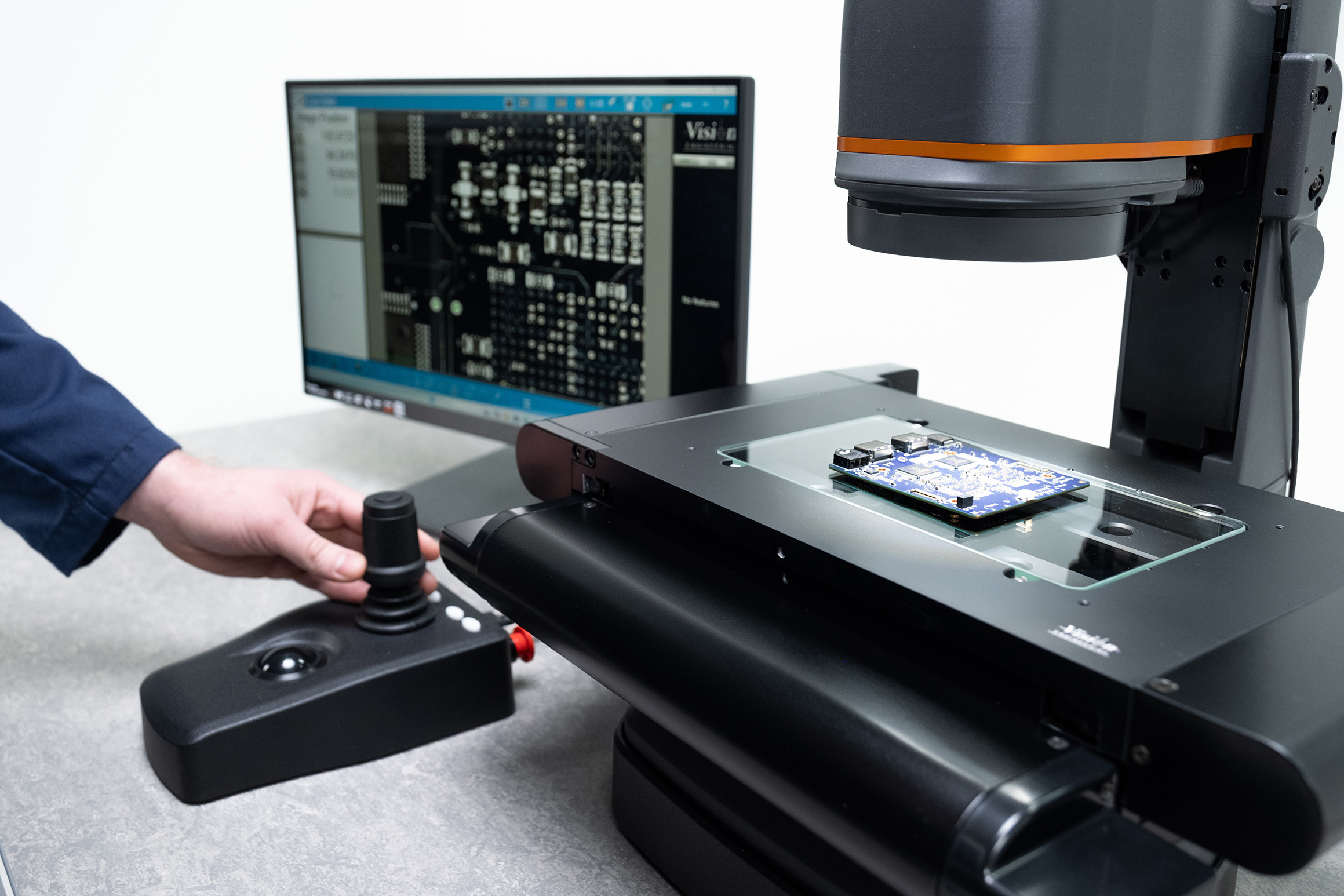

EDGE VISTA es un sistema de medición automatizada de gran campo, diseñado para la verificación dimensional repetida de piezas idénticas en entornos de producción. Su capacidad de medición óptica telecéntrica y su amplio campo de visión lo hacen ideal para inspecciones rápidas, especialmente en piezas de revolución o componentes que requieren medición confiable en 2 ejes con control CNC de 3 ejes.
Características
- Control CNC de 3 ejes con medición en 2 ejes.
- Capacidad de medición óptica telecéntrica.
- Enfoque motorizado.
- Iluminación colimada de la subplaca.
- Iluminación LED programable.
- Reconocimiento de formas para detección automatizada de características.
- Funcionalidad de ensamblaje de imágenes.
- Capacidad de medición GD&T.
- Generación de informes estructurados y exportación de datos.
- Software de medición M3.
Especificaciones
- Capacidad de medición X/Y/Z: 200 x 100 x 95/100 mm.
- Objetivo: telecéntrico de baja distorsión.
- Campo de visión: 35 mm de diagonal, 28 mm / 21 mm.
- Rango de aumento: 10,3x.
- Cámara: CMOS de 5,0 MP.
- Control: CNC de 3 ejes.
- Carga máxima: 10 kg.
- Resolución del encoder: X/Y de 1 micra; eje Z de 1/2 micra.
- Incertidumbre de medición X-Y: 5 + (9,54 L/1000) µm / 4 µm en modo FOV.
- Incertidumbre de medición Z: N/A.
- Dimensiones estándar con PC y monitor: 800 x 520 x 550 mm.
- Volumen de trabajo con PC y monitor: 1000 x 520 x 620 mm.
- Iluminación de superficie: anillo LED blanco brillante de 4 sectores con difusor opcional.
- Iluminación transmitida: iluminación colimada por LED verdes.
- Control de iluminación: totalmente programable.
- Software: software de la serie M y PC.
